Présentation
Cette ressource présente différentes technologies permettant de créer des treuils pour la traction de charges lourdes. Ces treuils peuvent être utilisés en combinaison avec des systèmes de mouflage/palans pour démultiplier grandement la force appliquée à une charge.
Prenons un exemple : en utilisant un treuil avec un rapport de démultiplication de 10:1 il suffit d’appliquer une force de 100kg (1000kg/10) pour soulever une charge de 1000kg. En combinant le treuil avec un système de mouflage offrant un avantage mécanique de 8 pour 1, il suffirait d’appliquer une force de 12.5kg ((1000kg/10)/8) pour soulever la même charge de 1000kg.
Nous allons donc voir différentes technologies et méthodes suivantes:
- Treuils à engrenages (manuels ou motorisés)
- Bande nylon à cliquet
- Traction avec un levier de force
- Treuil Kochanski
Treuils à cliquets

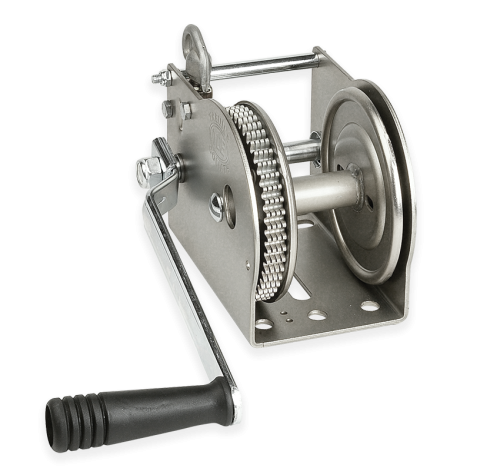

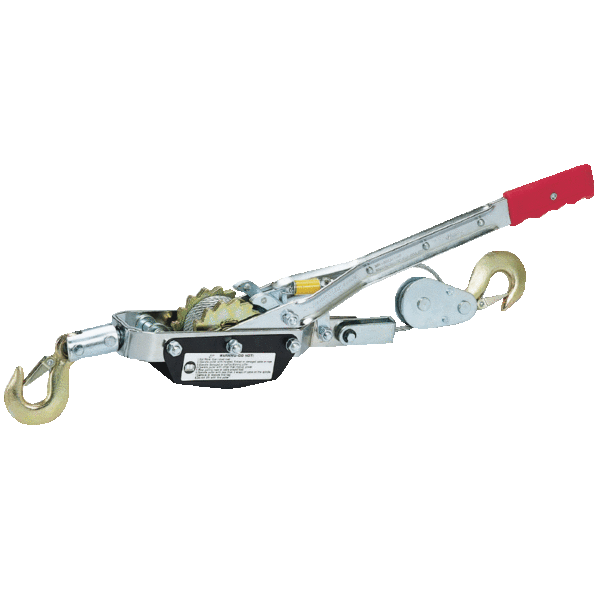

Ci-dessus un exemple de treuil à cliquets basique. En tournant la manivelle, les engrenages à l’intérieur du treuil multiplient la force appliquée, permettant de soulever ou de tirer des charges plus lourdes que ce que l’on pourrait faire avec une force directe.
Ce deuxième exemple de treuil à cliquets utilise une poignée plus longue permettant d’avoir un meilleur levier de force et ainsi de réduire la force nécessaire pour faire tourner le treuil.

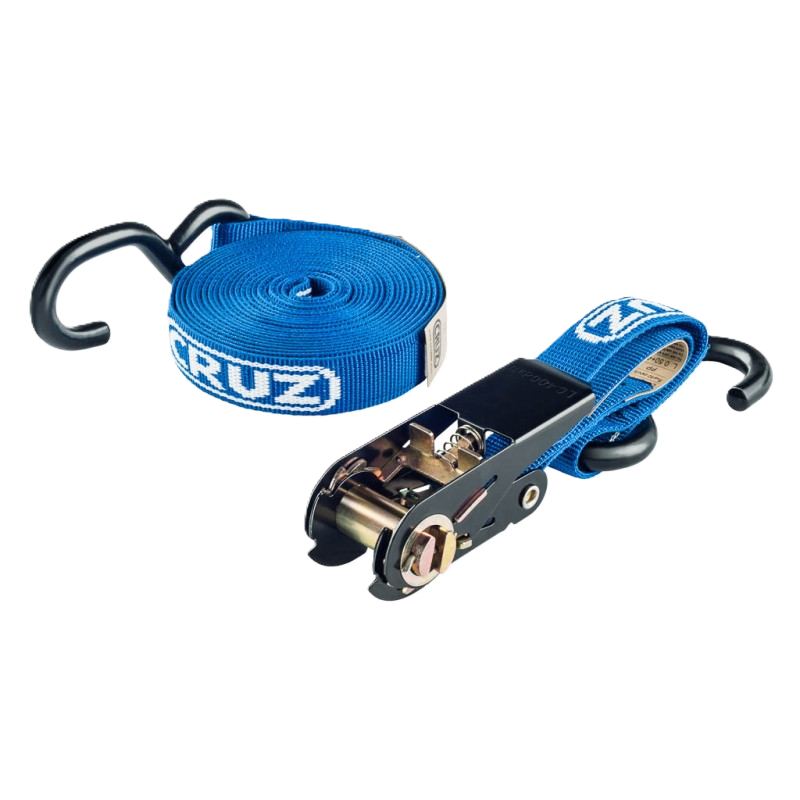

Bande nylon à cliquet

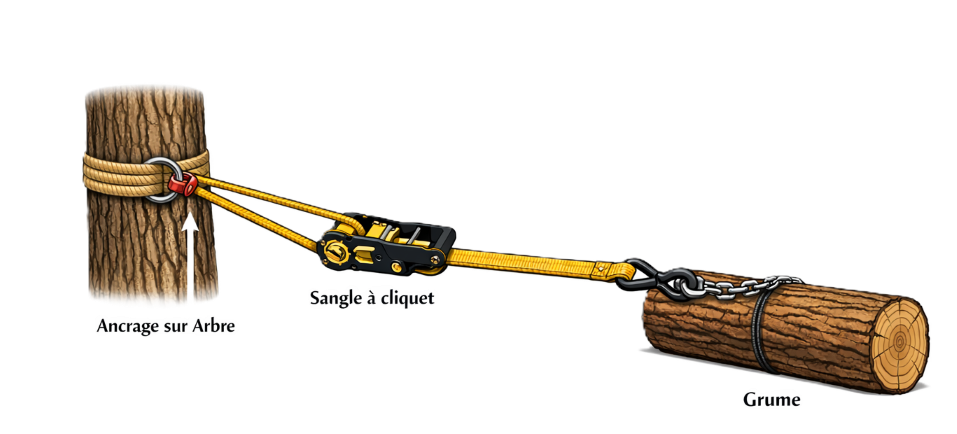

La bande nylon à cliquet permet des résultats similaires à un treuil à cliquets : après tout, leur fonctionnement est basé sur les mêmes principes. On peut donc les utiliser pour soulever ou tirer des charges lourdes comme ceci:

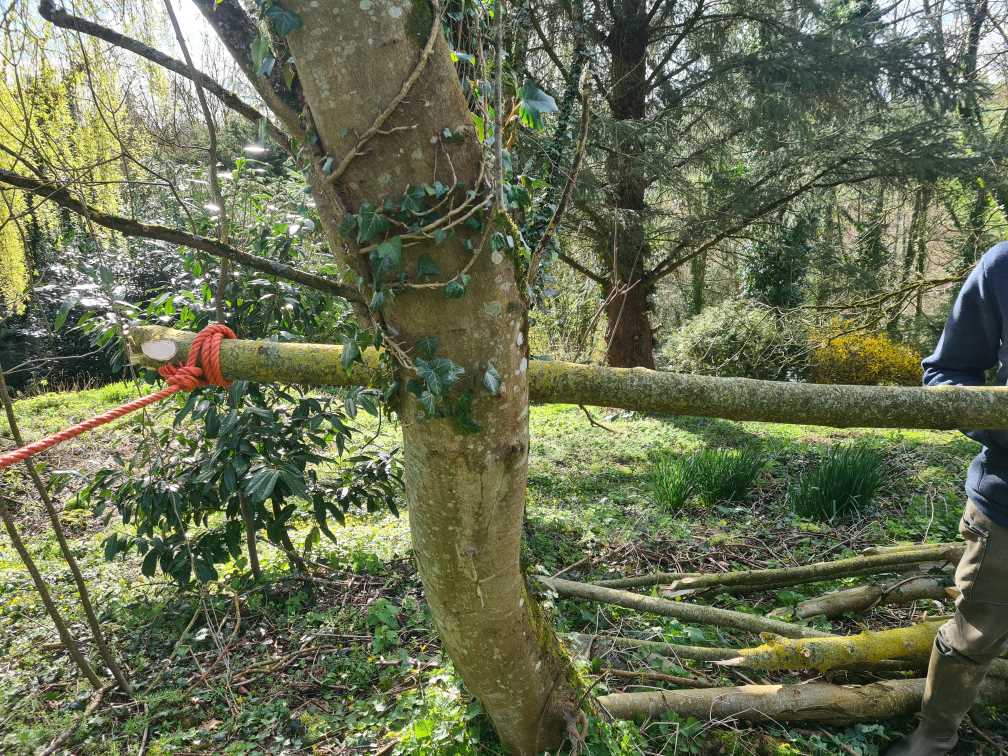

Traction avec un levier de force
Un levier de force est un outil simple qui permet de multiplier la force appliquée à une charge en utilisant le principe du levier. En utilisant un levier de force, on peut soulever ou déplacer des charges plus lourdes que ce que l’on pourrait faire avec une force directe. Nous pouvons utiliser un levier de force pour tirer sur une corde. Cette méthode a plusieurs limites notamment une amplitude de mouvement courte. Autrement dit la force développée peut être très importante mais on ne peut que déplacer la charge sur une courte distance.

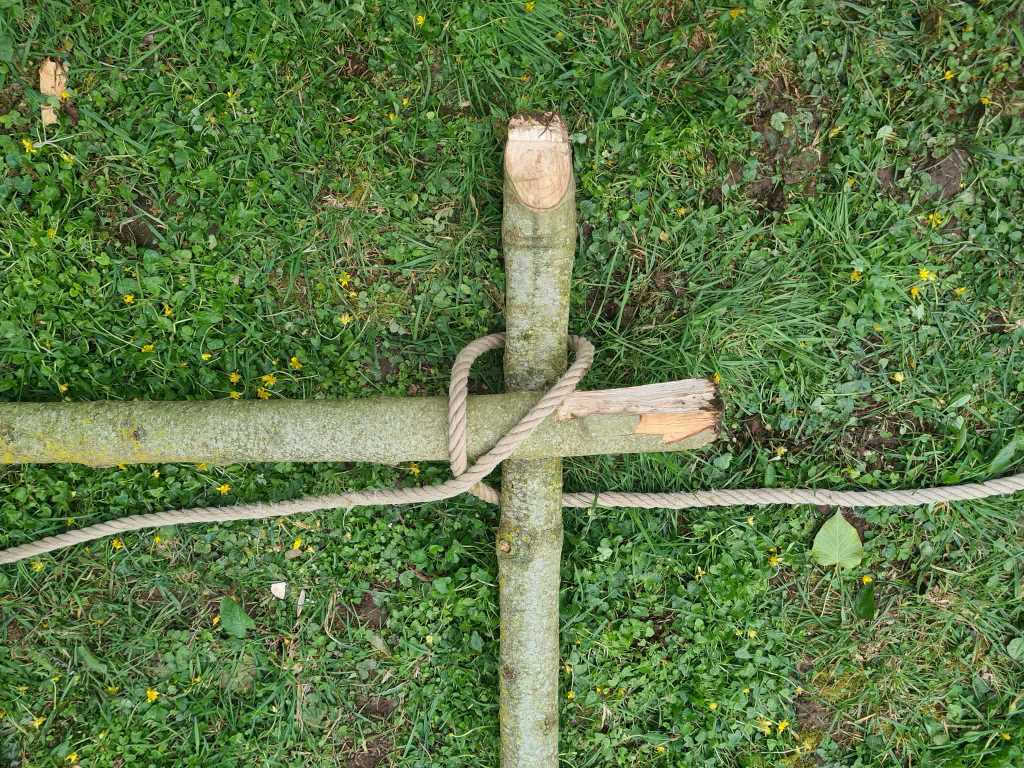

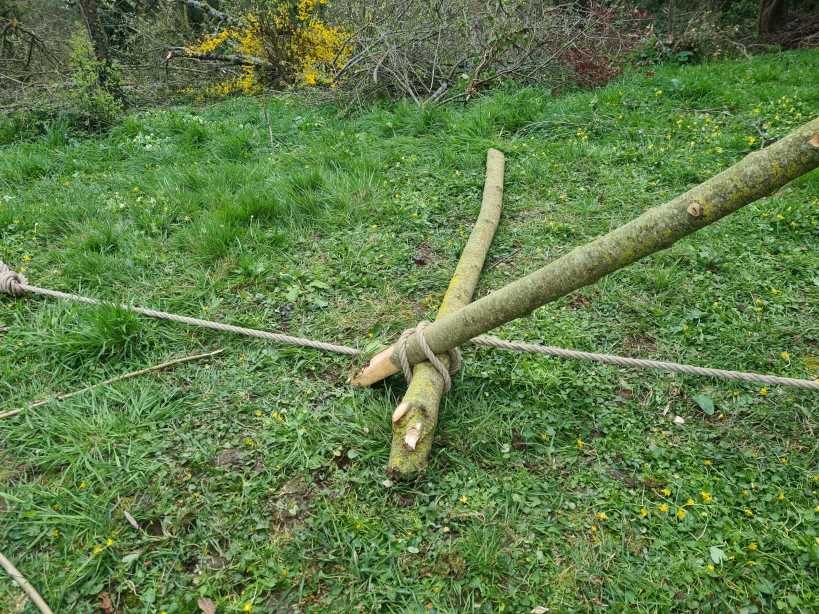

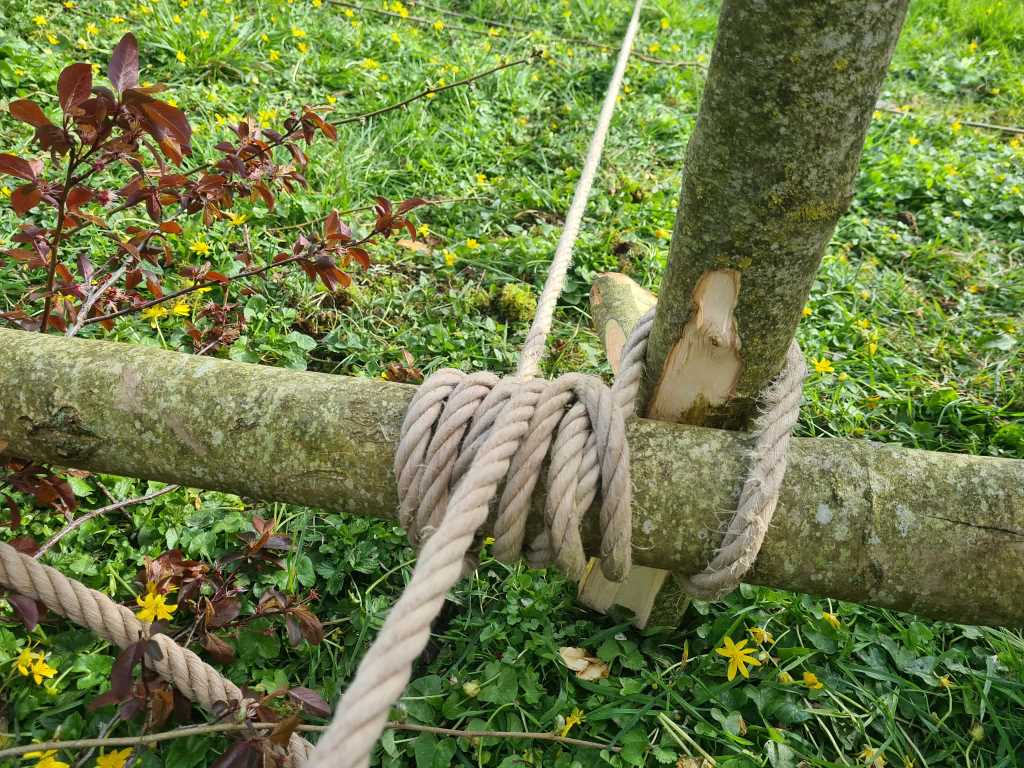

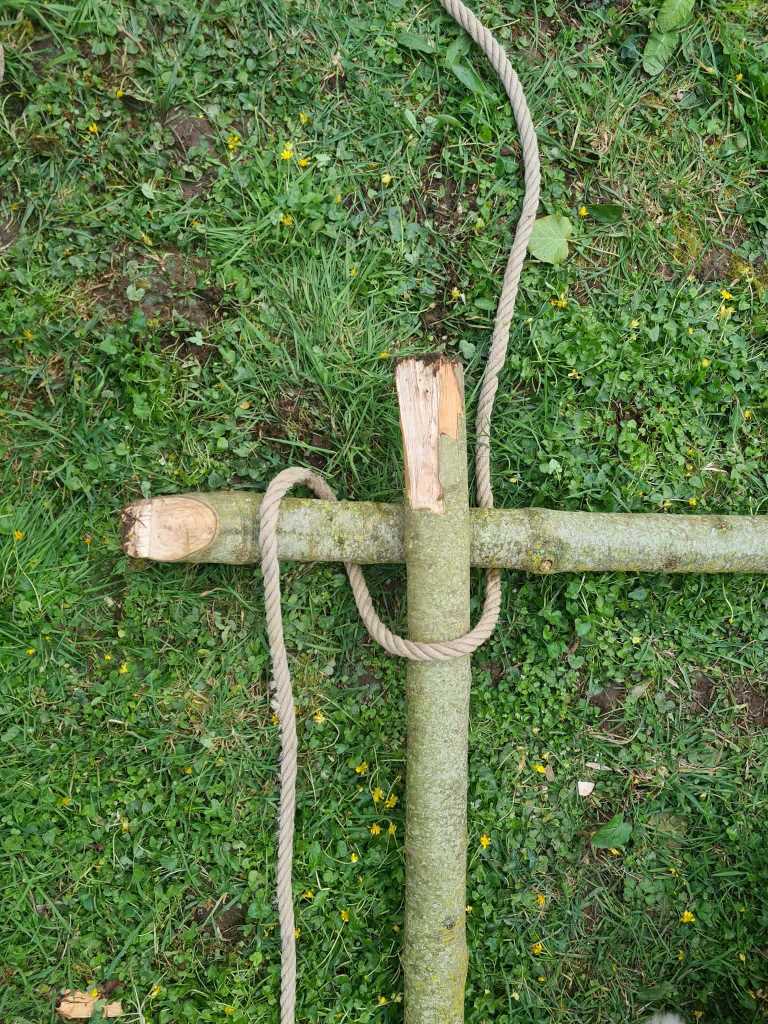

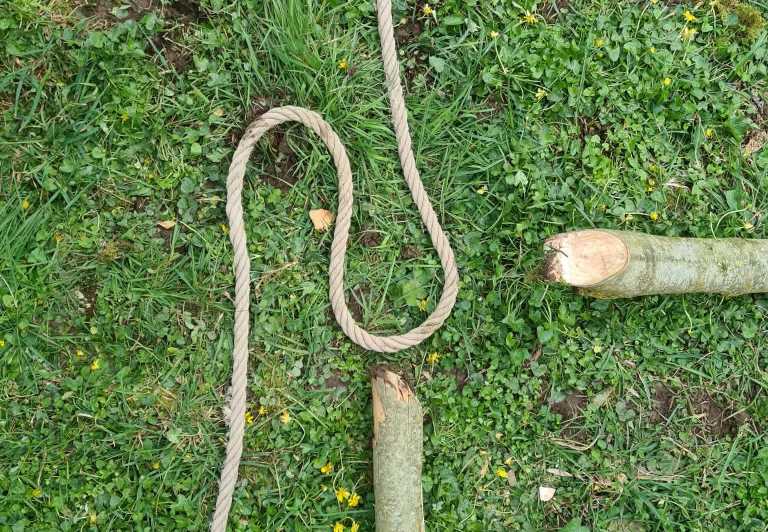

Treuil Kochanski
Le treuil Kochanski est composé de deux leviers de force qui enroulent la corde autour de leurs axes. C’est un treuil permettant de tracter la charge sur des distances importantes et qui permet de développer une force très importante. C’est une solution accessible et très efficace.
